*KEYWORD *TITLE *DATABASE_BINARY_D3PLOT *DEFINE_CURVE_TITLE *ICFD_BOUNDARY_FREESLIP *ICFD_BOUNDARY_PERIODIC *ICFD_BOUNDARY_NONSLIP *ICFD_BOUNDARY_PRESCRIBED_PRE *ICFD_BOUNDARY_PRESCRIBED_VEL *ICFD_CONTROL_IMPOSED_MOVE *ICFD_CONTROL_MESH *ICFD_CONTROL_OUTPUT *ICFD_CONTROL_TIME *ICFD_CONTROL_TURBULENCE *ICFD_DATABASE_DRAG *ICFD_MAT *ICFD_PART *ICFD_PART_VOL *ICFD_SECTION *INCLUDE *MESH_BL *MESH_SURFACE_ELEMENT *MESH_SURFACE_NODE *MESH_VOLUME *END
$----------------------------------------------------------------------------- $ $ Example provided by Iñaki (LST-Ansys) $ $ $X------------------------------------------------------------------------------ $X $X 1. Run file as is. $X Requires LS-DYNA MPP R12.0.0 (or higher) with double precision $X $X------------------------------------------------------------------------------ $# UNITS: (S.I) $X------------------------------------------------------------------------------ $X *KEYWORD *INCLUDE mesh_blade_slide_diff.k *PARAMETER $--- Fluid R v_inlet 9 Rrho_fluid 1.225 R mu_fluid 1.87e-5 R dt_fluid 5.0e-5 R turb_I 0.07 R dt_out 0.1 R total_t 25.002 R angle 120.0 $ $---- Rotor $ R omega 1.08 $ *DATABASE_BINARY_D3PLOT $# dt lcdt beam npltc psetid &dt_out *ICFD_CONTROL_TIME $# ttm dt cfl lcidsf dtmin dtmax dtinit tdeath $ &total_t 0. 2.0 0 &dt_fluid 1.0e-3 0.0 0.0 &total_t,1.e-3 *ICFD_CONTROL_MESH 1.8 $---------------------------------------------------------------------------------- *ICFD_CONTROL_OUTPUT $# msgl 4 $---+----1----+----2----+----3----+----4----+----5----+----6----+----7----+----8 *ICFD_CONTROL_TURBULENCE 2 $ ----------------- Control Sliding -------------------------------------------- *ICFD_CONTROL_IMPOSED_MOVE 40 100 12 *ICFD_CONTROL_IMPOSED_MOVE 1 100 12 *ICFD_CONTROL_IMPOSED_MOVE 11 100 12 *ICFD_CONTROL_IMPOSED_MOVE 12 100 12 *ICFD_CONTROL_IMPOSED_MOVE 13 100 12 *ICFD_CONTROL_IMPOSED_MOVE 3 100 12 *DEFINE_CURVE $# lcid sidr sfa sfo offa offo dattyp lcint 1 0 1.0 1.0 0.0 0.0 0 0 $# a1 o1 0.0 1.0 10000.0 1.0 *DEFINE_CURVE $# lcid sidr sfa sfo offa offo dattyp lcint 2 0 1.0 1.0 0.0 0.0 0 0 $# a1 o1 0.0 0.0 10000.0 0.0 *DEFINE_CURVE $# lcid sidr sfa sfo offa offo dattyp lcint 3 0 1.0 &turb_I 0.0 0.0 0 0 $# a1 o1 0.0 1.0 10000.0 1.0 *ICFD_BOUNDARY_NONSLIP $# pid 1 8 11 12 13 *ICFD_BOUNDARY_FREESLIP $# pid 5 *ICFD_BOUNDARY_PERIODIC $# pidmast pertype pidslav axe ptid angle 3 3 4 *ICFD_BOUNDARY_PRESCRIBED_VEL $# pid dof vad lcid sf vid death birth 10 4 1 21 1.0 01.00000E28 0.0 *DEFINE_CURVE $# lcid sidr sfa sfo offa offo dattyp lcint 21 0 1.0 &v_inlet 0.0 0.0 0 0 $# a1 o1 0.0 1.0 10000.0 1.0 *DEFINE_FUNCTION 20,x-velo f(y,z)=-4.1977e14*(y**2+(z-0.294)**2)**3+5.5e12*sqrt(y**2+(z-0.294)**2)**5 -2.65e10*(y**2+(z-0.294)**2)**2+5.64e7*sqrt(y**2+(z-0.294)**2)**3 -5.86e4*(y**2+(z-0.294)**2)+2.365*sqrt(y**2+(z-0.294)**2)+1.157 *ICFD_BOUNDARY_PRESCRIBED_PRE $# pid lcid sf death birth 9 2 1.01.00000E28 0.0 *ICFD_MAT $# mid flg ro vis st 1 1&rho_fluid &mu_fluid 0.0 *ICFD_PART_TITLE inlet $# pid secid mid 9 1 1 *ICFD_PART_TITLE outlet $# pid secid mid 10 1 1 *ICFD_PART_TITLE perioslv $# pid secid mid 4 1 1 *ICFD_PART_TITLE roof $# pid secid mid 5 1 1 *ICFD_PART_TITLE size $# pid secid mid 3 1 1 *ICFD_PART_TITLE rotor $# pid secid mid 1 1 1 *ICFD_PART_TITLE blade1 $# pid secid mid 11 1 1 *ICFD_PART_TITLE blade2 $# pid secid mid 12 1 1 *ICFD_PART_TITLE blade3 $# pid secid mid 13 1 1 *ICFD_PART_TITLE motor $# pid secid mid 8 1 1 $*icfd_part $20,1,1 *ICFD_PART_VOL 40,1,1 1,3,11,12,13 *ICFD_PART_vol $# pid secid mid 30 1 1 4,5,8,9,10 *ICFD_SECTION $# sid 1 *DEFINE_CURVE_TITLE Rotation velocity $# lcid sidr sfa sfo offa offo dattyp 100 &omega $# a1 o1 0.0 0.0 0.2 -1.0 4 -1.0 100.0 -1.0 *DEFINE_CURVE_TITLE Rotation velocity $# lcid sidr sfa sfo offa offo dattyp 101 $# a1 o1 0.0 0.0 0.2 1.0 4 1.0 100.0 1.0 *ICFD_DATABASE_DRAG 1 *ICFD_DATABASE_DRAG 11 *ICFD_DATABASE_DRAG 12 *ICFD_DATABASE_DRAG 13 $*icfd_define_noninertial $0.,0.,&omega,68.,12,9.00,101,1 *icfd_define_point 12,0,0,-8.6 $-----------------------------MESH----------------------------- *MESH_VOLUME $# volid 15 $# pid1 pid2 pid3 pid4 pid5 pid6 pid7 pid8 4,5,8,9,10 *MESH_VOLUME 16 1,3,11,12,13 *MESH_BL 1,2 *MESH_BL 11,2 *MESH_BL 12,2 *MESH_BL 13,2 *MESH_BL 8,1 $*MESH_BL $$# pid nelth blth blfe blst $ 1 3 1.25 0.01 3 $*MESH_BL $$# pid nelth $ 8 3 1.25 0.01 3 $*MESH_SIZE_SHAPE $$# sname $ box $$# msize pminx pminy pminz pmaxx pmaxy pmaxz $ 0.00035 0.0 -0.03 0.004 0.024 -0.026 0.009 *END

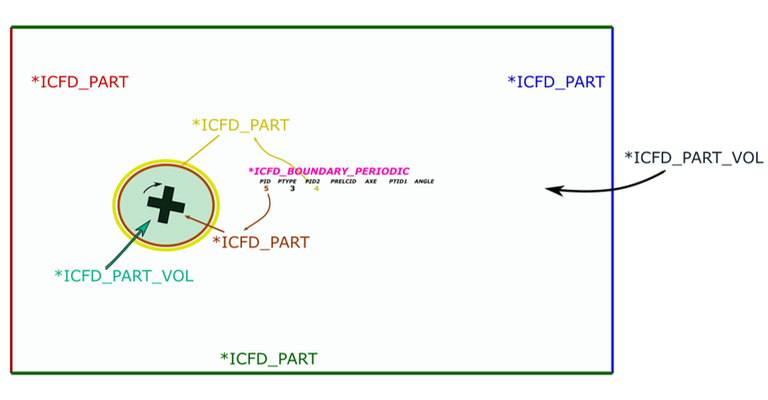

Sliding mesh sketch for setup :
Sliding mesh is a technique that prevents excessive re-meshing in problems that involve rotating parts and is frequently involved in turbomachinery or for wind turbine simulations. The ICFD solver’s capabilities have been extended in order to make the solve of such applications possible. This example features a wind turbine with prescribed rotation.
