- 4. Adjust die element normals

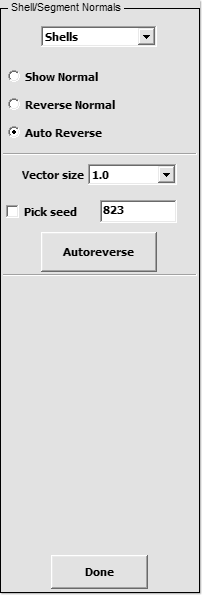

- go to Page 2: Normals (see Figure 6)
- a. show element normals
- select
ByPart in gen select panel
- click Right render button
- pick the die in the graphics window (see Figure 7)
- Figure 7
- b. align die element normals
- select
Auto Reverse
- activate
Pick seed
- pick element on vertical wall of srail
- click Autoreverse (see Figure 8)
- click Done
- click Clp render button
- Figure 8
- Figure 6
